SC UPC 연결기와 섬유 광학 분배기 인서트 타입 광 분배기
제품 설명
2개 종류의 1xN과 2xN인 PLC 분배기가 있습니다. 그것은 1 또는 2 입력에서부터 다중 출력까지 한결같게 광학 신호를 나눕니다. 분배기는 복합 신호를 한 섬유 또는 2개 섬유에 결합시키기 위해 역 방향에서 운영될 수 있습니다. 번호 지정은 포트 식별을 완화시키기 위해 각각 출력에 영구적 마킹이 붙어 있습니다.
장점은 획일적 광분배, 저삽입 손실, 낮은 극성 상실, 고수익 손실, 높은 신뢰도, 고안정성, 기타 등등입니다. 광섬유 접속기에 대한 방식은 FC, SC와 LC를 가지고 있습니다.
기술적인 매개 변수
| 모델사양 | 모델을 분류하세요 | 외부 사이즈(MM) |
| CP-PLC41(SC) | 1시 4분 광학 삽입기, SC / UPC 연결기 | 130×100×25 |
| CP-PLC41(LC) | 1시 4분 광학 삽입기, LC / UPC 연결기 | 130×100×25 |
| CP-PLC81(SC) | 1시 8분 광학 삽입기, SC / UPC 연결기 | 130×100×25 |
| CP-PLC81(LC) | 1시 8분 광학 삽입기, LC / UPC 연결기 | 130×100×25 |
| CP-PLC161(SC) | 1시 16분 광학 삽입기, SC / UPC 연결기 | 130×100×50 |
| CP-PLC161(LC) | 1시 16분 광학 삽입기, LC / UPC 연결기 | 130×100×50 |
| CP-PLC321(SC) | 1시 32분, 광학 삽입기 SC / UPC 연결기 | 267×100×50 |
| CP-PLC321(LC) | 1시 32분 광학 삽입기, LC / UPC 연결기 | 267×100×50 |
| CP-PLC641(LC) | 1:64 광학 삽입기, LC / UPC 연결기 | 267×100×100 |
| CP-PLC641(SC) | 1:64 광학 삽입기, SC / UPC 연결기 | 267×100×100 |
| CP-PLC1281(SC) | 1:128 광학 삽입기, SC / UPC 연결기 | 404×100×100 |
PLC 광 분배기의 2×N 광학적 특성
| 매개 변수 | 유닛 | 지수 | ||||||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | ||
| 일하는 대역폭 | 별거 안 해 | 1260~1610 | ||||||
| 삽입 손실 | dB | ≤4.0 | ≤7.5 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.4 | ≤24.0 |
| 편광 관련된 손실 | dB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.5 | ≤0.5 |
| 균일성 | dB | ≤0.8 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| 반사 특성 | dB | ≥55 | ||||||
| 방향성 | dB | ≥55 | ||||||
| / 저장 온도로 일하기 | Ｃ | -40~+85 | ||||||
PLC 광 분배기의 1×N 광학적 특성
| 매개 변수 | 유닛 | 지수 | ||||||
| 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| 일하는 대역폭 | 별거 안 해 | 1260~1610 | ||||||
| 삽입 손실 | dB | ≤3.8 | ≤7.2 | ≤10.5 | ≤13.8 | ≤17.1 | ≤20.1 | ≤23.7 |
| 편광 관련된 손실 | dB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| 균일성 | dB | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| 반사 특성 | dB | ≥55 | ||||||
| 방향성 | dB | ≥55 | ||||||
| / 저장 온도로 일하기 | Ｃ | -40~+85 | ||||||

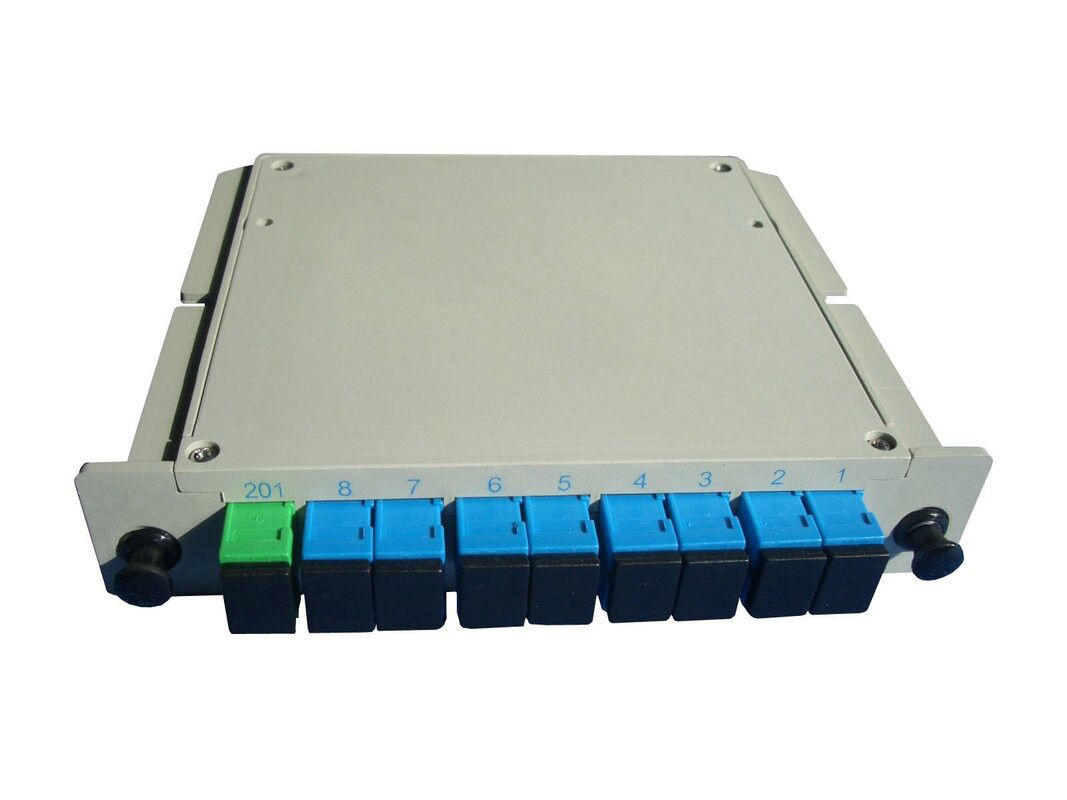

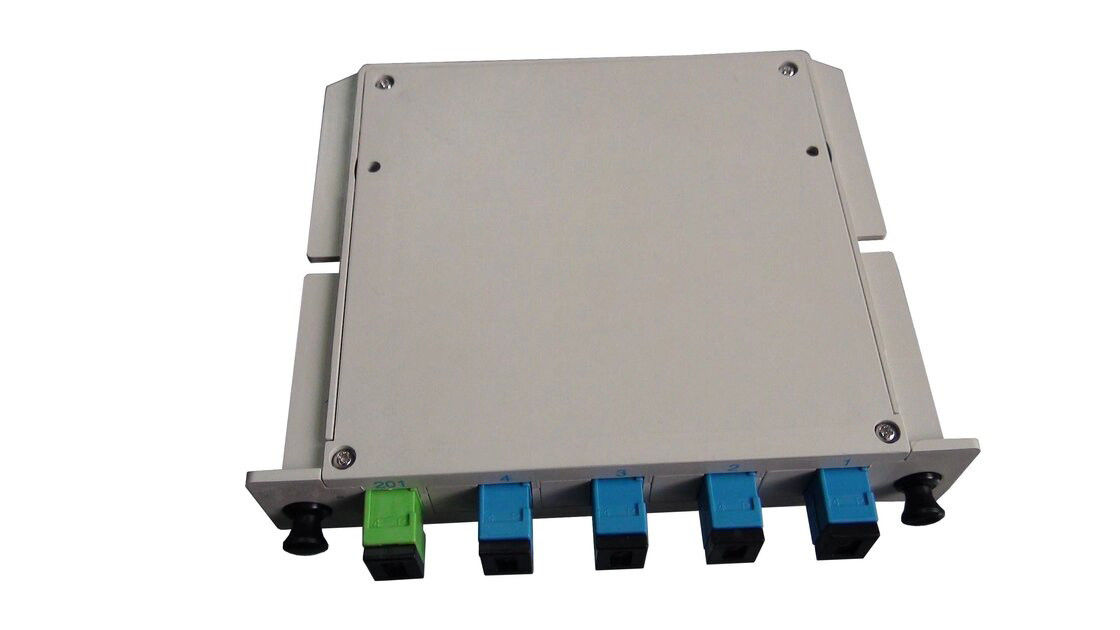

물품 사진
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
