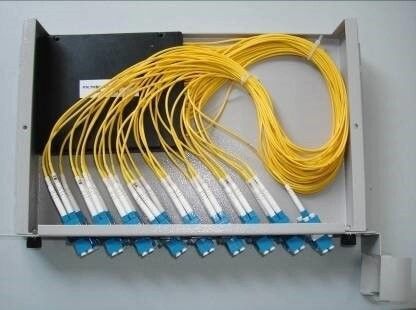

SC UPC 연결기와 섬유 광학 분배기 프레임 형태 광 분배기
제품 설명
평면 도파로 (PLC) 분배기는 실리카 글래스 밑판을 기반으로 한 파워 스플리터입니다. 2개 종류의 1xN과 2xN인 PLC 분배기가 있습니다. 그것은 1 또는 2 입력에서부터 다중 출력까지 한결같게 광학 신호를 나눕니다. 분배기는 복합 신호를 한 섬유 또는 2개 섬유에 결합시키기 위해 역 방향에서 운영될 수 있습니다. 번호 지정은 포트 식별을 완화시키기 위해 각각 출력에 영구적 마킹이 붙어 있습니다.
기술적인 매개 변수
| 상품 이름 | 상품 종류 | 사이즈 (폭 Ｘ 깊이 Ｘ 높이) 밀리미터 |
| 19 인치 프레임 분배기 박스 1.5U | PLC321(SC) | 487×250×65.5 |
| 19 인치 프레임 분배기 박스 1.5U | PLC321(FC) | 487×250×65.5 |
| 19 인치 프레임 분배기 박스 1.5U | PLC321(LC) | 487×250×65.5 |
PLC 광 분배기의 2×N 광학적 특성
| 매개 변수 | 유닛 | 지수 | ||||||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | ||
| 일하는 대역폭 | 별거 안 해 | 1260~1610 | ||||||
| 삽입 손실 | dB | ≤4.0 | ≤7.5 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.4 | ≤24.0 |
| 편광 관련된 손실 | dB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.5 | ≤0.5 |
| 균일성 | dB | ≤0.8 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| 반사 특성 | dB | ≥55 | ||||||
| 방향성 | dB | ≥55 | ||||||
| / 저장 온도로 일하기 | Ｃ | -40~+85 | ||||||
PLC 광 분배기의 1×N 광학적 특성
| 매개 변수 | 유닛 | 지수 | ||||||
| 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| 일하는 대역폭 | 별거 안 해 | 1260~1610 | ||||||
| 삽입 손실 | dB | ≤3.8 | ≤7.2 | ≤10.5 | ≤13.8 | ≤17.1 | ≤20.1 | ≤23.7 |
| 편광 관련된 손실 | dB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| 균일성 | dB | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| 반사 특성 | dB | ≥55 | ||||||
| 방향성 | dB | ≥55 | ||||||
| / 저장 온도로 일하기 | Ｃ | -40~+85 | ||||||
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
